volcan.c

écoulement de lave visqueuse le long d’un volcan

écoulement de lave visqueuse le long d’un volcan

On suppose de manière simplifiée et abusive que la lave est un fluide visqueux, on va donc mettre un frottement de type Poiseuille en terme de frottement, en effet

#include "saint-venant.h"

résout la partie non visqueuse. Auparavant quelques déclarations

double tmax,Cf;
#define MAXLEVEL 8
#define MINLEVEL 6
#define LEVEL 6

Conditions aux limites Neumann

u.n[left]  = neumann(0);
u.n[right] = neumann(0);
u.t[left]  = neumann(0);
u.t[right] = neumann(0);
h[left]    = neumann(0);
u.n[top]   = neumann(0);
u.t[top]   = neumann(0);
h[top]     = neumann(0);
h[right]   = neumann(0);

Initialement un cône pour la topo zb et une hauteur de lave nulle

event init (i = 0)
{
   foreach(){
     zb[] = fmax((1.-sqrt(x*x+y*y))+0*(x-2)/10,0);
     h[]= 0;
         }
     boundary (all);
}

à chaque pas de temps, on fait sortir de la lave

event source (i++) {
  // source near the summit
  // source pendant un temps fini
 foreach(){
     h[]= ((x-.3)*(x-.3)+y*y < (0.15)*(0.15) ? h[]+0.3*dt*(t<5): h[]);}
}

à chaque pas de temps, on met le frottement de Poiseuille \displaystyle \frac{\partial u}{\partial t} = - 3 \nu \frac{u}{h^2}

event friction (i++) {
  // Poiseuille friction (implicit scheme)
  foreach()
  {double ff = h[] < dry ? HUGE : (1. + Cf*dt/h[]/h[]);
   foreach_dimension()
   u.x[] /= ff;
    }
}

à chaque pas de temps, on adapte le maillage

event adapt (i++) {
  astats s = adapt_wavelet ({h}, (double[]){1e-3}, MAXLEVEL, MINLEVEL);
  fprintf (stderr, "# refined %d cells, coarsened %d cells\n", s.nf, s.nc);
}

Film

event movies (t <= tmax;t+=.01) {
  static FILE * fp = popen ("ppm2mpeg > eta.mpg", "w");
  scalar m[], etam[];

  foreach() {
    etam[] = eta[]*(h[] > dry);
    m[] = etam[] - zb[];
  }
  boundary ({m, etam});
  output_ppm (etam, fp, mask = m, min = 0, max = 1.005, n = 512, linear = true);}

et sortie directe gnuplot

 event splot(t <= tmax;t+=.125) {
   double dx=L0/pow(2.,LEVEL),dy=dx;
     fprintf (stderr,"--- %lf \n",t);
     printf("set hidden3d;  unset border ; unset ytics ;unset xtics ; unset ztics;\n");
     printf("set view 60,%lf \n",t/tmax*360);
     printf("sp[:][:][0:2]  '-' u 1:2:($3+$4-.01) not w l linec 1,''u 1:2:4 not w l linec 2\n");
    for(double x=X0;  x<X0+L0;x+=dx)
     {for(double y=Y0;y<Y0+L0;y+=dy)
      {
     printf (" %g %g %g  %g \n",x,y,interpolate (h, x, y),interpolate (zb, x, y) );}
     printf ("\n");
     }
     printf ("e\n");
}

principal taille du domaine et valeur de la friction

int main() {
  L0 = 4.;
  X0 = -1.25;
  Y0 = -2;
  G = 1;
  N = 1 << MAXLEVEL;
  tmax = 20;
  Cf = .1;
  run();
}

Ensuite on compile et on lance:

qcc -fopenmp  -g -O2 -DTRASH=1 -Wall  volcan.c -o volcan
./volcan | gnuplot

Si on veut générer le gif animé

./volcan > v.out
echo "set term gif animate; set output 'v.gif'" > dmp
cat v.out >> dmp
mv dmp v.out
cat v.out | gnuplot
gifsicle --colors 256 --optimize --delay 1   --loopcount=0 v.gif > volcan.gif
rm v.out v.gif

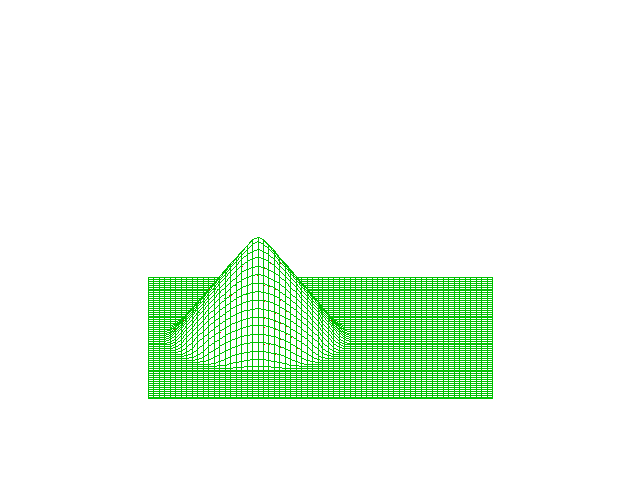

ce qui produit: lave visqueuse sur un cône

OK v2
