sandbox/M1EMN/Exemples/slope.c

    Breaking of a wave on a slope

    Une vague se propage en eau peu profonde de profondeur constante et arrive sur une plage en pente douce à droite: “how many seas must a white dove sail before she sleeps in the sand?”

    Pour répondre à la question: Résolution de Saint Venant simple en 1D avec topographie ! \displaystyle \left\{\begin{array}{l} \partial_t h+\partial_x Q=0\\ \partial_t Q+ \partial_x \left[\dfrac{Q^2}{h}+g\dfrac{h^2}{2}\right] = - gh \partial_x Z_b \end{array}\right. avec au temps t=0, h=1+aexp(-x^2) et une vitesse aexp(-x^2) (pour obtenir une petite onde (solution linéarisée) qui va vers le rivage)et un fond z=0 pour x<x_0 qui remonte avec un angle \alpha ensuite.

    On utilise le solveur de Saint-Venant et on utilise une grille simple cartésienne:

    Code

    #include "grid/cartesian1D.h"
#include "saint-venant.h"

    declarations …

    double a,alpha,tmax;

    condition de sortie à gauche

    u.n[left] = neumann(0);
h[left] = neumann(0);

    forme du fond, vitesse = hauteur, donc la vague se propage à droite, plus a est petit, moins elle se casse et moins une vague sort à gauche.

    event init (i = 0)
{
  foreach(){
    zb[] =   (x>10)*(x-10)*alpha;
    u.x[]=a*exp(-(x+12)*(x+12)) ;
    h[]=fmax(1+u.x[]-zb[],0);
    }
}

    sortie pour gnuplot

    la première pour un plot à la volée

    event field (t<tmax;t+=1) {
    printf("p[-15:][-.1:1.25]'-' u 1:3 t'u'w l,''u 1:4 t'z' w l,''u 1:($2+$4) t'eta' w l\n");
    foreach()
    printf (" %g %g %g %g %g \n", x, h[], u.x[], zb[], t);
    printf ("e\n\n");
}

    la seconde pour un plot plus tard (les deux pourraienet être astucieusement combinés)

    event printdatas (t +=10){
    char s[80];
    sprintf (s, "shapes.txt");
    static FILE * fp = fopen (s, "w");
    foreach()
      fprintf (fp, "%g %g %g %g %g\n", x, h[],u.x[], zb[], t);
    fprintf (fp, "\n");
    fflush(fp);
}
event end (t = tmax) {
    printf("#fin");
}

    fin des procédures

    position du domaine X0, taille du domaine L0, on est sans dimension G=1, amplitude de la vague: a.

    int main()
   {
    X0 = -15.;
    L0 = 60.;
    G = 1;
    N = 1024;
    a=0.01;
    alpha= 1./(25);
    tmax=150;
    run();
    }

    run

    Pour exécuter, le plus simple:

    qcc -g -O2 -DTRASH=1 -Wall  -o slope slope.c -lm
./slope | gnuplot

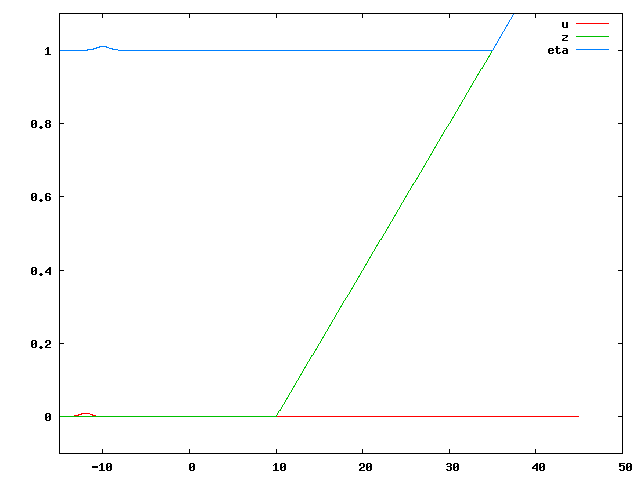

    ce qui fait apparaître dans la fenêtre la simulation au cours du temps

    si on veut reproduire:

    how many seas must a white dove sail before she sleeps in the sand?

    how many seas must a white dove sail before she sleeps in the sand?

    alors il faut faire

    qcc -g -O2 -DTRASH=1 -Wall  -o slope slope.c -lm
./slope > dmp
echo "set term gif animate; set output 'slope.gif'" > slope.out
cat dmp >> slope.out
rm dmp
cat slope.out | gnuplot

    Un tracé en pose longue:

    set xlabel "x"
p[-10:35]'shapes.txt' u 1:($2+$4) t'h' w l
